<< 点击显示目录 >> 主页  ABB变频器使用助手 > 常用变频器介绍 > ACS380 > 进阶应用 > 通过PLK更改ACS380参数



IVersionsVersions

Table : Versions



IITable of ContentsTable of Contents

•1 测试背景

•2 Cia402简介

•3 ABB变频器设置

•4 AS中的设置

•5 结论

1测试背景Introduction

客户在使用ACS380后，没有使用手操器这就导致变频器的参数设置极为不便，客户习惯于通过触摸屏设定变频器参数，基于客户的需求对通过PLK设置变频器参数进行了设置。

2测试过程Figure Index

要通过PLK设置ACS380参数，需要首先弄清楚ACS380的对象字典，根据对象字典就可以知道各个参数的地址，进而通过AsEPL库中的函数对相应的参数进行操作。

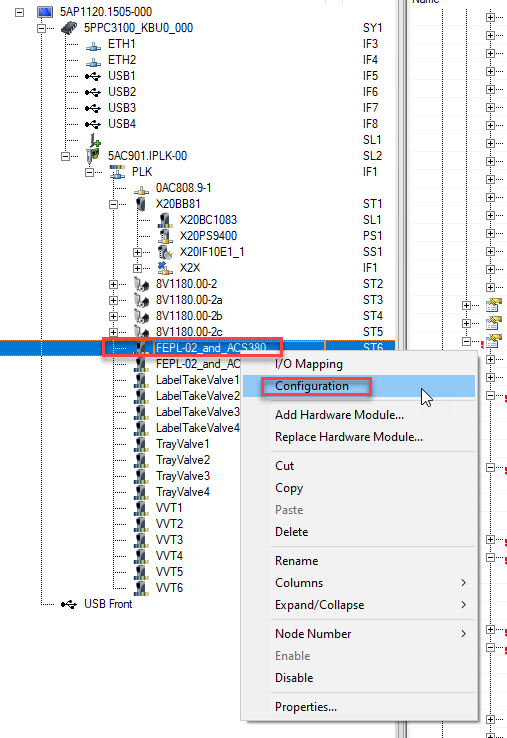

第一步：在AS中打开变频器配置页面。

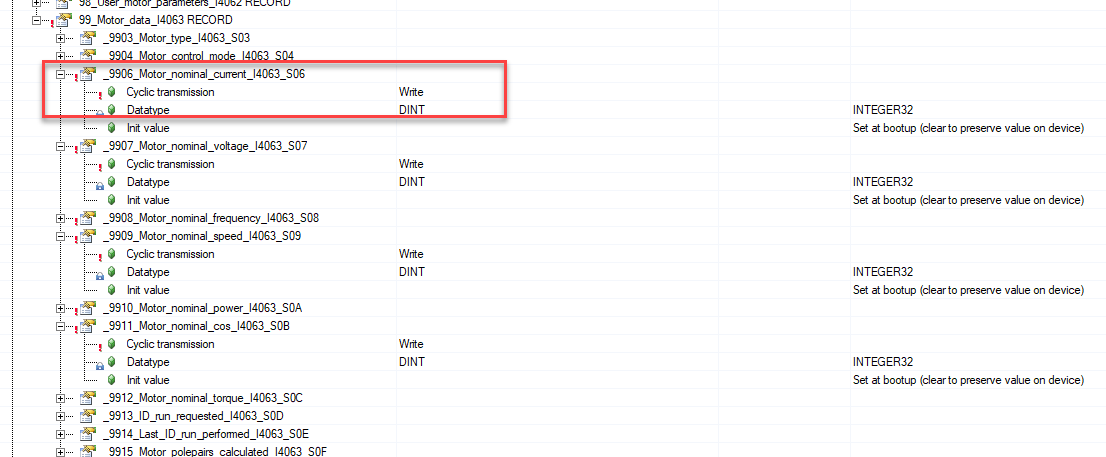

第二步：在打开的变频器配置页面中，根据需要选择对应的参数。这里以电机参数为例。

在ASC380中，参数99.06是电机的额定电流，它在对象字典中的地址是16#4063，子地址是06。

第三步：在AS中编程，利用AsEPL库函数对对应的参数进行操作。其中MainInvParaParaWrite的类型是EplSDOWrite。







3结论

经过上面的操作，可以通过触摸屏和程序对ASC380变频器参数进行设置。

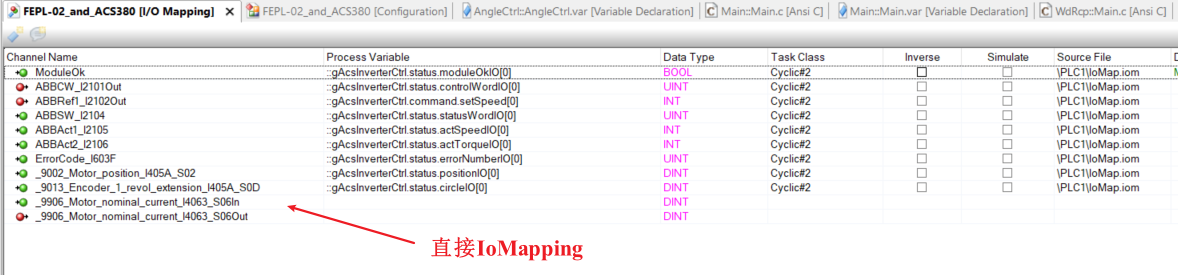

（陈见埔增加说明：也可以使用IoMapping的方式）
